كاشف غاز VOC طراز RAEGuard 2 PID FGM-2001 / FGM-2002

Name: كاشف غاز VOC طراز RAEGuard 2 PID FGM-2001 / FGM-2002
Brand: RAE Hua Rui
SKU: 8017

معرّف المنتج: 8017 | العلامة: RAE Hua Rui | السعر: حسب الطلب

صور المنتج

كاشف غاز VOC طراز RAEGuard 2 PID FGM-2001 / FGM-2002 — RAEGuard 2 PID / FGM-200X

PID لـ TVOC ثابتتموضع الكتيب: كاشف تأين ضوئي VOC / TVOC ثابت

PID أمان جوهري جيل 3تنظيف ذاتي ببراءة، تبديل بلا أدوات، معايرة خارج الخط

0.01–100 / 0.1–1000 ppmFGM-2001 / FGM-2002؛ نطاقات مخصّصة عند الطلب

4–20 mA + Modbusتناظري بثلاثة أسلاك وRS-485 وثلاثة مرحلات إنذار

عصا مغناطيسيةثلاثة مفاتيح؛ معايرة دون فتح غطاء Ex d

316 SS · IP65مضيف Ex d + DigiPID IS؛ ATEX / UL / CSA / IECEx

نظرة عامة

RAEGuard 2 PID هو مضيف ستانلس مقاوم للانفجار مع DigiPID أمان جوهري لرصد VOC الثابت. المنصة الرقمية تدعم معايرة المستشعر خارج الخط ونطاقات مخصّصة. عرض رسومي ومصابيح إنذار محلية وعصا مغناطيسية بثلاثة مفاتيح ليبقى غطاء Ex d مغلقاً في الموقع.

يضيف الدليل الصيني 10–28 VDC و4–20 mA بثلاثة أسلاك وملامسات إنذار وRS-485 Modbus، بإصداري Diffusion أو Flow Through. يسميه الكتيب كاشف TVOC ثابتاً مع PID أمان جوهري من الجيل الثالث وتنظيف ذاتي ومسار مضخة دوران داخلية.

أشكال المستندات

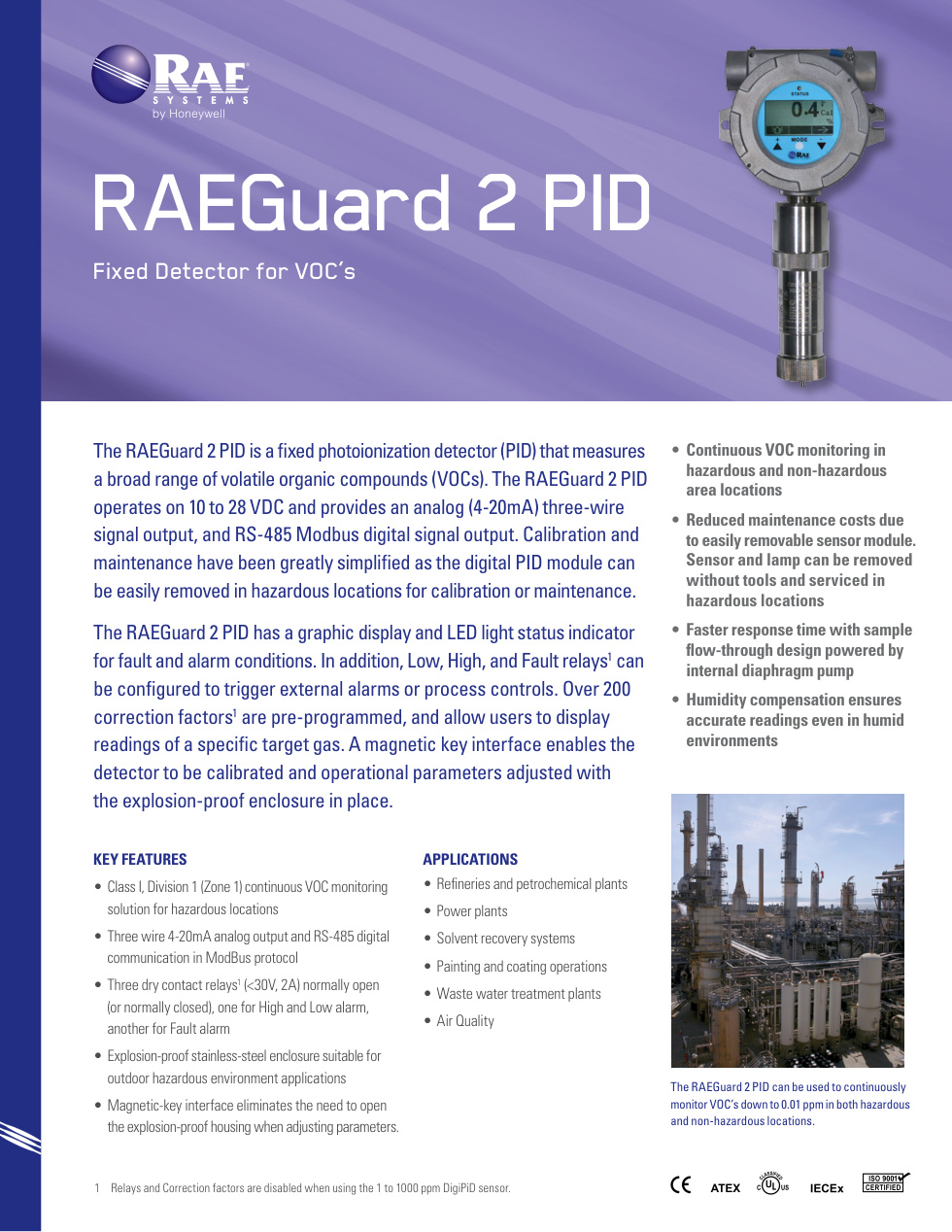

English datasheet cover — English datasheet

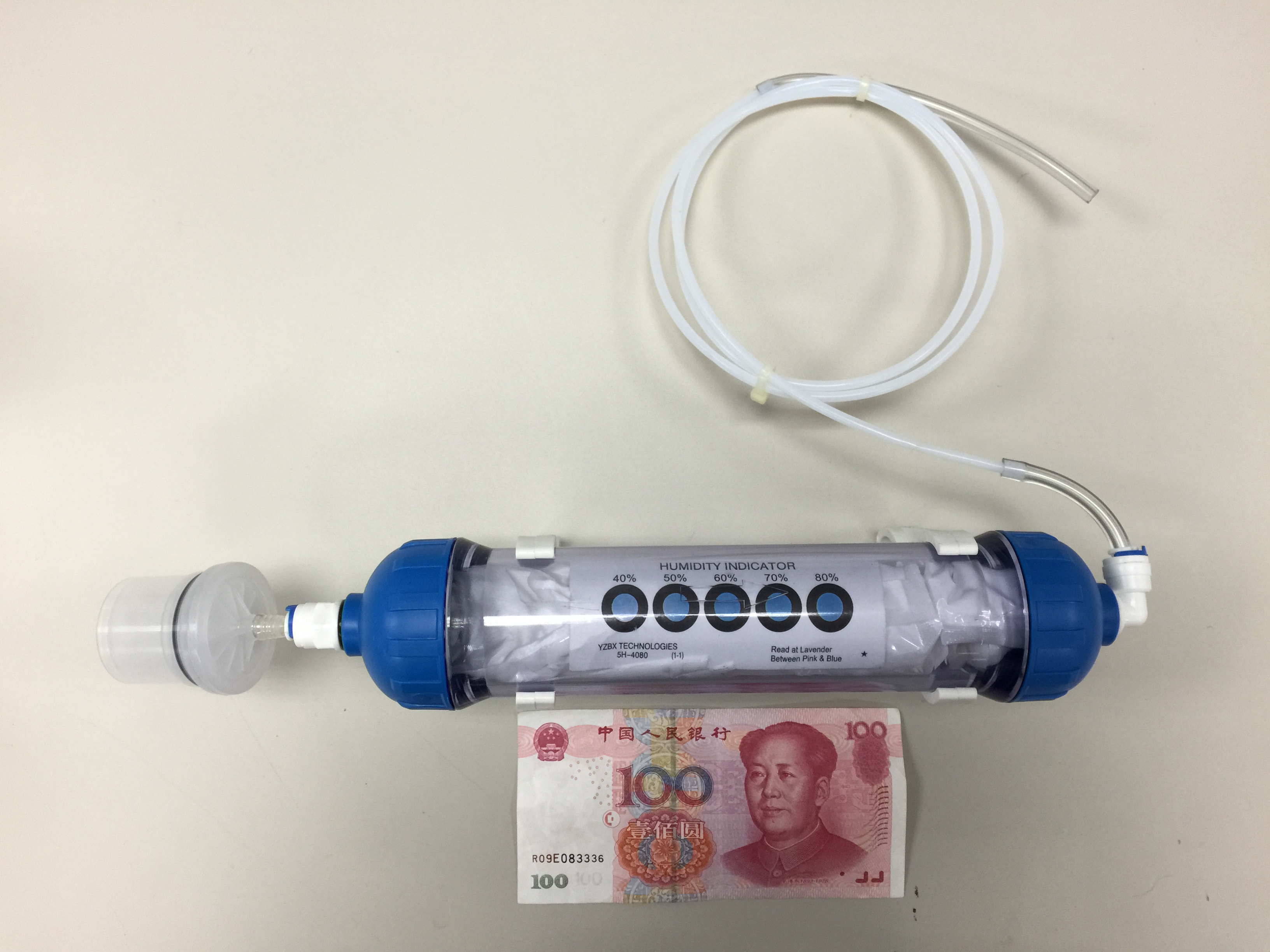

Pretreatment filter — Pretreatment / dryer accessories

الميزات

PID أمان جوهري من الجيل الثالثاستجابة أسرع ورفض أفضل للرطوبة. تبديل بلا أدوات ومعايرة خارج الخط.

تنظيف ذاتي + مسار مفتوحالكتيب يبرز التنظيف الذاتي ومضخة دوران داخلية ومسار غاز مفتوح 3G.

مضخة عينة مدمجةFlow Through يستخدم مضخة غشائية داخلية. T90 للمرسل < 15 ث في المواصفات الصينية.

نطاقات واسعة قابلة للضبط0–100 أو 0–1000 ppm، مخصّصة عند الطلب. دقة DigiPID حتى 10 / 100 ppb.

مكتبة غاز وتعويضمكتبة VOC مدمجة وعوامل تصحيح؛ تعويض حرارة وصفر. الكتيب: آلاف المركبات.

مخرجات متعددة4–20 mA قابل للضبط (600 Ω) + RS-485 Modbus + مرحلات جافة high/low/fault 30 VDC 2 A، NO/NC.

شاشة رسومية + عصاعرض رسومي 128×64، EN/ZH. عصا مغناطيسية بثلاثة مفاتيح لصيانة شخص واحد.

ستانلس واعتماداتهيكل 316 SS. ATEX / IECEx / UL / CSA / China Ex. صفارة/منارة اختيارية.

الطرازات والطلب

من جدول الطلب في المواصفات الصينية. يمكن تخصيص النطاقات. افتح P/N لصفحة القطعة.

الطراز	العينة	النطاق	الدقة	P/N
FGM-2001	Diffusion	0–100 ppm	0.01 ppm	D03-0001-C00
FGM-2002	Diffusion	0–1000 ppm	0.1 ppm	D03-0002-C00
FGM-2001	Flow Through	0–100 ppm	0.01 ppm	D03-0004-C00
FGM-2002	Flow Through	0–1000 ppm	0.1 ppm	D03-0005-C00

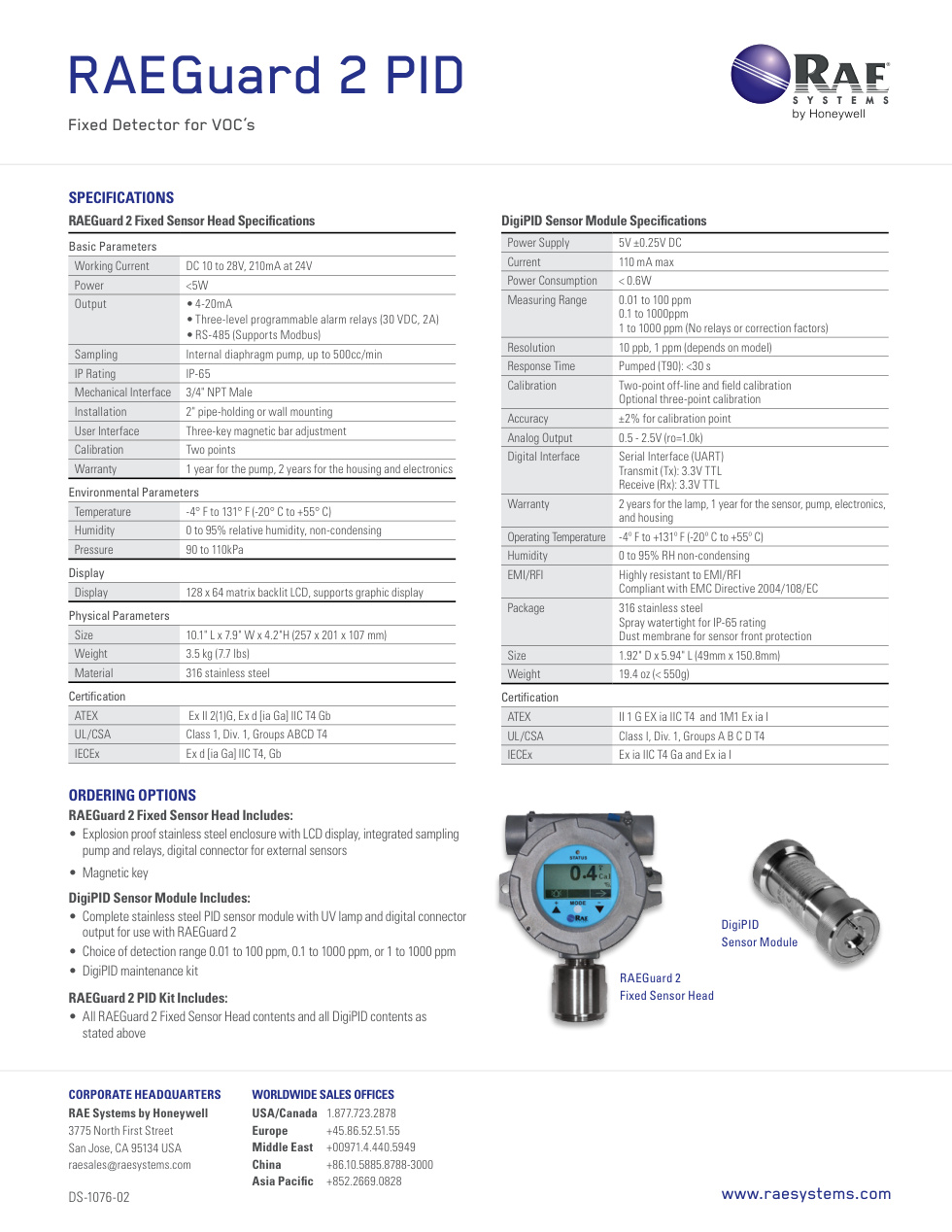

المواصفات

الاستشعار

البند	القيمة
المبدأ	تأين ضوئي PID (ليس تحت الأحمر)
المستشعر	DigiPID أمان جوهري جيل 3، مصباح UV 10.6 eV
العينة	Diffusion أو Flow Through (مضخة داخلية ~500 cc/min)
النطاق	0–100 ppm (FGM-2001) أو 0–1000 ppm (FGM-2002)؛ مخصّص عند الطلب
الدقة	0.01 ppm (100 ppm) / 0.1 ppm (1000 ppm)؛ DigiPID أيضاً 10 ppb / 100 ppb / 1 ppm
الدقة المطلقة	±3% F.S. للمرسل (مواصفات صينية)؛ DigiPID ±2% عند نقطة المعايرة
T90	المرسل < 15 ث (مواصفات)؛ DigiPID ~30 ث انتشار / ~5 ث ضخ (دليل)
المعايرة	نقطتان (صفر ثم مدى). معاير من المصنع؛ شغّل 24 س بعد التركيب ثم عاير

كهربائي

البند	القيمة
الطاقة	10–28 VDC؛ ~210 mA عند 24 V؛ < 5 W؛ Um 28 VDC
تناظري	4–20 mA بثلاثة أسلاك قابل للضبط؛ حمل 600 Ω
رقمي	RS-485 Modbus؛ 4800 / 9600 / 19200 baud
مرحلات	ملامسات جافة high / low / fault، 30 VDC 2 A، NO أو NC
الدخول	3/4″ NPT M؛ أطراف 12–24 AWG (0.2–4.0 mm²)
واجهة	LCD رسومي 128×64؛ عصا مغناطيسية بثلاثة مفاتيح

ميكانيكي وبيئة واعتمادات

البند	القيمة
الحماية	IP65
التركيب	أنبوب 2″ أو جدار؛ تباعد 133 mm؛ يجب أن يكون المستشعر رأسياً
الحجم / الوزن	257 × 201 × 107 mm، ستانلس، 3.5 kg
الحرارة	الدليل: المرسل −20 إلى +55 °C، المستشعر −40 إلى +55 °C
الرطوبة	0–95 %RH بلا تكاثف
الضغط	86–106 kPa
الاعتمادات	مضيف Ex d [ia Ga] IIC T4 Gb؛ مستشعر Ex ia IIC T4؛ UL/CSA Class I Div. 1 ABCD T4؛ IECEx؛ China Ex d ia IIC T4

نطاق التوريد

قياسي

الكاشف
الدليل
محوّل المعايرة
عتاد التركيب

اختياري

صفارة / منارة
غاز معايرة / منظم
وحدة HART UHM-01

طقم التركيب

غدة وصامولة وسدادة
مسامير U ولوحة خلفية
غطاء معايرة وغطاء مطر

طقم الدليل: محوّل معايرة وعصا مغناطيسية ودليل المستخدم. مواقع Flow Through الخارجية تحتاج غلاف طقس أو معالجة مسبقة أو مجفف. تلك الأطقم لا تشمل الكاشف.

التركيب والتوصيل

ركّب على أنبوب 2″ أو جدار (تباعد ثقوب 133 mm). أبقِ المستشعر رأسياً. على وحدات Flow Through وصّل مرشح مصيدة الماء بالمدخل الأطول.

قواعد Ex d: افصل الطاقة قبل الفتح في منطقة خطرة؛ أرض الهيكل (≥4 mm²، <4 Ω)؛ استخدم غدة Ex d IIC؛ كابل ميداني ≥80 °C.

المجموعة	الطرف	الرمز	الوظيفة
1 Relays	1	ERR	Fault
1 Relays	2	LOW	Low alarm
1 Relays	3	HIGH	High alarm
1 Relays	4	COM	Relay common
2 Power / analog	5	OUT	4–20 mA
2 Power / analog	6	GND	0 V
2 Power / analog	7	+V	10–28 VDC
3 RS-485	8	485A	RS-485 A
3 RS-485	9	485B	RS-485 B

العرض والمعايرة والصيانة

العصا تقابل [+] و[−] و[MODE]. معايرة نقطتين: غاز صفر ثم مدى معروف (يُفضَّل الأيزوبيوتيلين). الجهاز يخرج معايراً؛ بعد التركيب شغّل 24 ساعة ثم عاير. يقترح الدليل كل 6 أشهر على الأقل إضافةً للوائح المحلية.

يمكن تبديل DigiPID ساخناً في المنطقة الخطرة. إن أُزيل أكثر من 60 ث يبلّغ فشل المستشعر؛ أعد التركيب وامسك [+] ~3 ث لـ «replace sensor» ثم [−] لإعادة التشغيل. استخدم مصابيح ومستشعرات OEM فقط. نظّف مرشح المدخل بانتظام وإلا تبطئ الاستجابة.

مستشعر DigiPID الذكي

الجزء 2 من الدليل: DigiPID وحدة VOC بدفع مصباح UV ومدخلات/مخرجات تناظرية ورقمية لمنطقة 0/1/2 وIIA–IIC T4 و−40 إلى +55 °C. قابل للتبديل الساخن. T90 ~30 ث انتشار / ~5 ث ضخ؛ ±2% عند نقطة المعايرة؛ عمر نموذجي سنتان. مع المضيف نظام ثابت Ex d + IS.

الأسئلة الشائعة والصيانة الميدانية

19 سؤالاً: اختيار/توصيل (النطاقات، الأطراف، التأريض، المتحكم/PLC، معايرة العصا) وصيانة ميدانية (عطل الفتحة، تجاوز المدى، المضخة/المصباح، تنظيف غطاء DigiPID). نُقلت عن صفحة المنتج لتقصيرها.

افتح صفحة الأسئلة الكاملة

النطاقات ومقارنة الجيل السابق وتسعة أطراف
مرحل NO/NC والتأريض وتوصيل المتحكم أو PLC
«Slot not installed» وتجاوز المدى وأعطال المضخة/المصباح وتنظيف الأقطاب

العينات وعائلات الملحقات

Diffusion (D03-0001-C00 / D03-0002-C00): غطاء مطر C01-3010-000، غطاء ثقيل اختياري D03-0304-000.

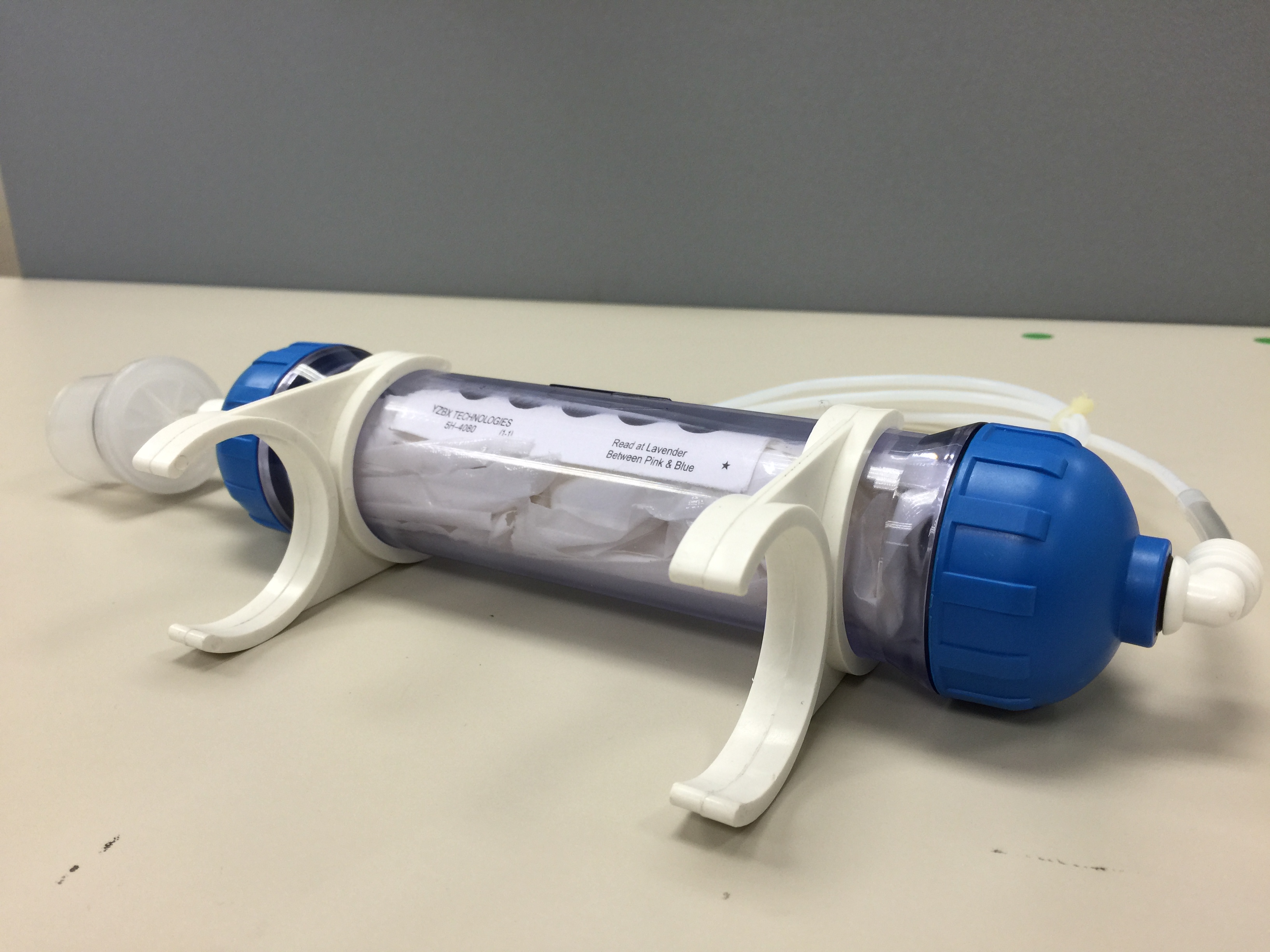

Flow Through (D03-0004-C00 / D03-0005-C00): أضف طقم طقس D03-0305-000 أو معالجة مسبقة D03-0014-C00 أو مجفف 081-0018-C00. مسار المجفف للبنزين / التولوين / الزايلين.

التطبيقات

مجمّعة من المواصفات ودليل التشغيل:

النفط والبتروكيماويات والغازالمعادنالكيمياء والصيدلةالبيئة / البلدياتاللب والصباغةالطاقة والاتصالاتالإطفاءالتخزينمياه الصرفالغذاء والتخميرالبحث والتعليم والدفاع

الاعتمادات والشهادات

معاينات الصفحة الأولى منخفضة الدقة ومموّهة قليلاً فقط — للتعرّف على المخطط والرقم. تُقدَّم ملفات PDF الرسمية الواضحة بعد الشراء. لا تنزيلات للشهادات في هذه الصفحة.

**ATEX · DigiPID (KEMA)**DEKRA/KEMA 10ATEX0059 لمستشعر DigiPID DS-100/101/102، Ex ia IIC T4.

**China Ex · الجهاز المضيف**NEPSI GYJ21.1101X لمضيف FGM-2000، Ex d [ia Ga] IIC T4 Gb.

**IECEx · الجهاز المضيف**IECEx ITS 11.0005X (الحالي): Ex db [ia Ga] IIC T4 Gb.

**ATEX EU-Type · الجهاز المضيف**Intertek ITS11ATEX17231X EU-Type، II 2(1)G Ex db [ia Ga] IIC T4 Gb.

**UL / أمريكا الشمالية**UL E154798 لكشف الغاز في المواقع الخطرة Class I Groups A–D.

**ATEX EC-Type · الجهاز المضيف**غلاف فحص Intertek EC-Type لمضيف RAEGuard 2.

**China Ex · DigiPID**NEPSI GYJ16.1100 لـ DigiPID DS-100/101/102، Ex ia IIC T4 Ga.

**IECEx · غلاف الشهادة**غلاف IECEx ITS 11.0005X: مضيف مقاوم للانفجار مع مستشعر أمان جوهري.

التنزيلات

ورقة بيانات إنجليزية (PDF)مواصفات صينية (PDF)دليل صيني (PDF)عرض تقديمي دليل المعالجة المسبقة دليل المجفف أسئلة الاختيار والتوصيل الأسئلة ودليل الصيانة

مصفوفة أرقام قطع RAEGuard 2 PID

TVOC Gas Detector Weather Protection Enclosure Pretreatment Device Pre-filter Dryer

مصفوفة أرقام قطع RAEGuard 2 PID

اختر العائلة أولاً: جهاز TVOC أو غلاف طقس أو معالجة مسبقة أو مجفف. أطقم الطقس / المعالجة / المجفف لـ Flow Through فقط ولا تشمل الكاشف.

P/N	العائلة	النوع	النطاق	الوصف
D03-0001-C00	TVOC Gas Detector	جهاز	FGM-2001 / Diffusion / 0.01–100 ppm	FGM-2001 RAEGuard 2 PID (Diffusion) 0.01–100 ppm VOC with smart digital PID sensor
D03-0002-C00	TVOC Gas Detector	جهاز	FGM-2002 / Diffusion / 0.1–1000 ppm	FGM-2002 RAEGuard 2 PID (Diffusion) 0.1–1000 ppm VOC with smart digital PID sensor
D03-0004-C00	TVOC Gas Detector	جهاز	FGM-2001 / Flow Through / 0.01–100 ppm	FGM-2001 RAEGuard 2 PID (Flow Through) 0.01–100 ppm VOC with smart digital PID sensor
D03-0005-C00	TVOC Gas Detector	جهاز	FGM-2002 / Flow Through / 0.1–1000 ppm	FGM-2002 RAEGuard 2 PID (Flow Through) 0.1–1000 ppm VOC with smart digital PID sensor
D03-3015-000	TVOC Gas Detector	ملحق	—	Calibration cap
C01-3010-000	TVOC Gas Detector	ملحق	—	Rain cover, Diffusion
033-3032-000	TVOC Gas Detector	ملحق	—	Magnetic wand
D03-2031-001	TVOC Gas Detector	ملحق	—	Mounting plate, stainless steel
2013-2031-001	TVOC Gas Detector	ملحق	—	U-bolt clamp
2036-3001-000	TVOC Gas Detector	ملحق	—	RAEGuard explosion-proof cable gland kit
033-2061-000	TVOC Gas Detector	ملحق	—	Stopping plug 3/4" NPT M
490-0804-000	TVOC Gas Detector	ملحق	—	Rain-cover hose clamp (black), Flow Through — order with D03-2021-000
D03-2021-000	TVOC Gas Detector	ملحق	—	Rain cover, Flow Through
D03-3018-005	TVOC Gas Detector	ملحق	—	Water-trap filter assembly / pack of 5, Flow Through
490-0130-000	TVOC Gas Detector	ملحق	—	Wrench M6
3006-6713-001	TVOC Gas Detector	قطعة غيار	—	Sounder/beacon 3/4" NPT M, SP-07Plus, red lamp
3006-6715-001	TVOC Gas Detector	قطعة غيار	—	Sounder/beacon 3/4" NPT M, SP-07Plus, blue lamp
3006-6744-001	TVOC Gas Detector	قطعة غيار	—	HART module, UHM-01
C01-0902-011	TVOC Gas Detector	قطعة غيار	—	Smart digital PID sensor module (with lamp), 0–100 ppm, Diffusion
C01-0902-012	TVOC Gas Detector	قطعة غيار	—	Smart digital PID sensor module (with lamp), 0–1000 ppm, Diffusion
C01-0001-000	TVOC Gas Detector	قطعة غيار	—	Smart digital PID sensor module (with lamp), 0–100 ppm, Flow Through
C01-0002-000	TVOC Gas Detector	قطعة غيار	—	Smart digital PID sensor module (with lamp), 0–1000 ppm, Flow Through
D03-3002-000	TVOC Gas Detector	قطعة غيار	—	Sample pump assembly
D03-3003-000	TVOC Gas Detector	قطعة غيار	—	Safety barrier assembly (mates to DigiPID module)
050-0061-001	TVOC Gas Detector	قطعة غيار	—	MARK2 lamp, 10.6 eV, 1/2"
430-0014-001	TVOC Gas Detector	قطعة غيار	—	PTFE O-ring for lamp
C01-3007-200	TVOC Gas Detector	قطعة غيار	—	Sensor detector (includes 3 UV shields)
C01-2017-010	TVOC Gas Detector	قطعة غيار	—	UV shield, pack of 10
411-0018-037	TVOC Gas Detector	قطعة غيار	—	Polyethylene tubing / metre
411-0005-000	TVOC Gas Detector	قطعة غيار	—	PTFE hard tubing / metre
8490-0040-000	TVOC Gas Detector	قطعة غيار	—	Tag plate with chain
8490-0048-000	TVOC Gas Detector	قطعة غيار	—	Compression nut M20×1.5 F
D04-2019-000	TVOC Gas Detector	قطعة غيار	—	Compression nut 1/2" NPT F
D03-0304-000	TVOC Gas Detector	قطعة غيار	—	Heavy-duty rain cover, Diffusion (optional)
D03-3001-001	TVOC Gas Detector	تجميعة صيانة	—	Display board assembly
D03-1012-000	TVOC Gas Detector	تجميعة صيانة	—	Main board (instrument SN not programmed)
D03-1013-000	TVOC Gas Detector	تجميعة صيانة	—	Interconnect board
D03-3005-000	TVOC Gas Detector	تجميعة صيانة	—	THP assembly
D03-3008-000	TVOC Gas Detector	تجميعة صيانة	—	2×13-pin ribbon cable
D03-2006-002	TVOC Gas Detector	تجميعة صيانة	—	Flameproof mesh for barrier, pack of 2
430-B083-0H0	TVOC Gas Detector	تجميعة صيانة	—	O-ring, 8.5×4.5×2 mm
C01-2023-010	TVOC Gas Detector	تجميعة صيانة	—	PTFE filter discs / 10, Diffusion — order with C01-2022-000 and C01-2021-000
C01-2022-000	TVOC Gas Detector	تجميعة صيانة	—	Stainless mesh, Diffusion — order with C01-2023-010 and C01-2021-000
C01-2021-000	TVOC Gas Detector	تجميعة صيانة	—	Sensor cap, Diffusion — order with C01-2023-010 and C01-2022-000
C01-3012-000	TVOC Gas Detector	تجميعة صيانة	—	Sensor cap assembly, Flow Through
430-B080-0H0	TVOC Gas Detector	تجميعة صيانة	—	O-ring between lamp housing and cover
C01-2034-005	TVOC Gas Detector	تجميعة صيانة	—	Dust cover, Flow Through, pack of 5
D03-0305-000	Weather Protection Enclosure	طقم	—	Weather Protection Enclosure KIT, RAEGuard 2 PID Flow Through
500-2004-000	Weather Protection Enclosure	ملحق	—	Air filter
D03-2030-000	Weather Protection Enclosure	ملحق	—	Sealing ring cover
430-B093-070	Weather Protection Enclosure	ملحق	—	Sealing O-ring
700-2053-000	Weather Protection Enclosure	ملحق	—	Separator retaining clip
400-0596-000	Weather Protection Enclosure	ملحق	—	L-type push-in fitting
400-0616-000	Weather Protection Enclosure	ملحق	—	Quick connector
490-0807-000	Weather Protection Enclosure	ملحق	—	Cable clip
490-0808-000	Weather Protection Enclosure	ملحق	—	Sleeve
D03-2031-001	Weather Protection Enclosure	ملحق	—	Mounting plate, stainless steel
D03-2029-000	Weather Protection Enclosure	قطعة غيار	—	Sunshade
411-0018-037	Weather Protection Enclosure	قطعة غيار	—	Polyethylene tubing / metre
411-0005-000	Weather Protection Enclosure	قطعة غيار	—	PTFE hard tubing / metre
D03-3018-005	Weather Protection Enclosure	قطعة غيار	—	Water-trap filter assembly / pack of 5, Flow Through
D03-0014-C00	Pretreatment Device	طقم	—	KIT, air prefilter with outdoor enclosure, China
600-0310-000	Pretreatment Device	ملحق	—	Calcium chloride, 30 packs / bag
411-0018-037	Pretreatment Device	قطعة غيار	—	Polyethylene tubing / metre
411-0005-000	Pretreatment Device	قطعة غيار	—	PTFE hard tubing / metre
490-0165-000	Pretreatment Device	قطعة غيار	—	Filter
D03-3018-005	Pretreatment Device	قطعة غيار	—	Water-trap filter assembly / pack of 5, Flow Through
081-0018-C00	Pre-filter Dryer	طقم	—	KIT, air drying pre-filter, China
600-0310-000	Pre-filter Dryer	ملحق	—	Calcium chloride, 30 packs / bag
411-0018-037	Pre-filter Dryer	قطعة غيار	—	Polyethylene tubing / metre
411-0005-000	Pre-filter Dryer	قطعة غيار	—	PTFE hard tubing / metre
D03-3018-005	Pre-filter Dryer	قطعة غيار	—	Water-trap filter assembly / pack of 5, Flow Through
