MIDAS-E-O2X | Honeywell Midas® أكسجين 0–25 % حجماً
MIDAS-E-O2X هو خرطوشة Honeywell Midas® لمدة سنتين من نوع E للأكسجين (O₂)، مدى 0–25 % حجماً، كهروكيميائية. يتم توصيله بجهاز الإرسال الاستنتاجي MIDAS-T-004 — وليس برأس الانتشار Sensepoint XCD. خط العينة يصل طوله إلى 30 م من FEP عند ~500 مل/دقيقة.

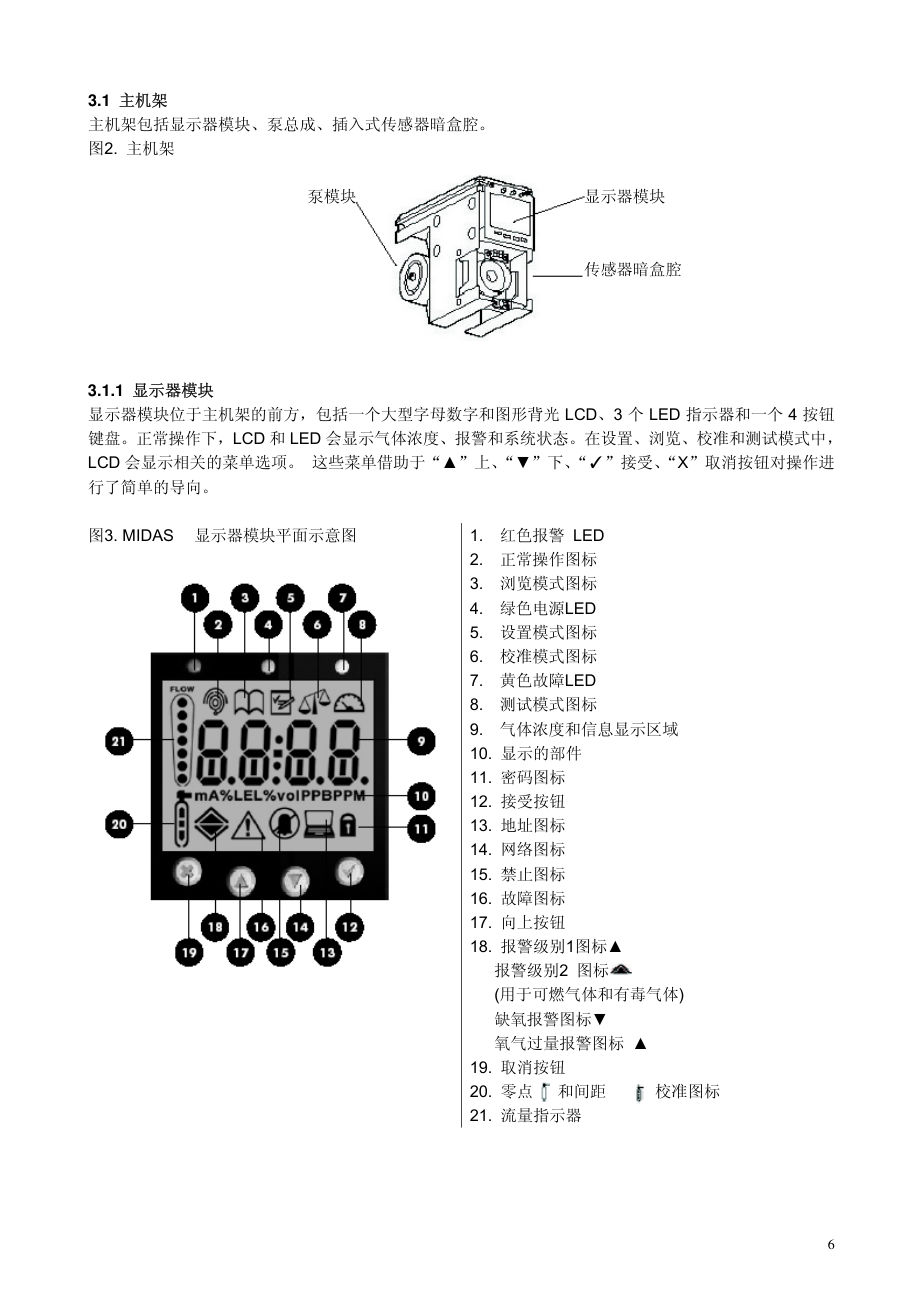

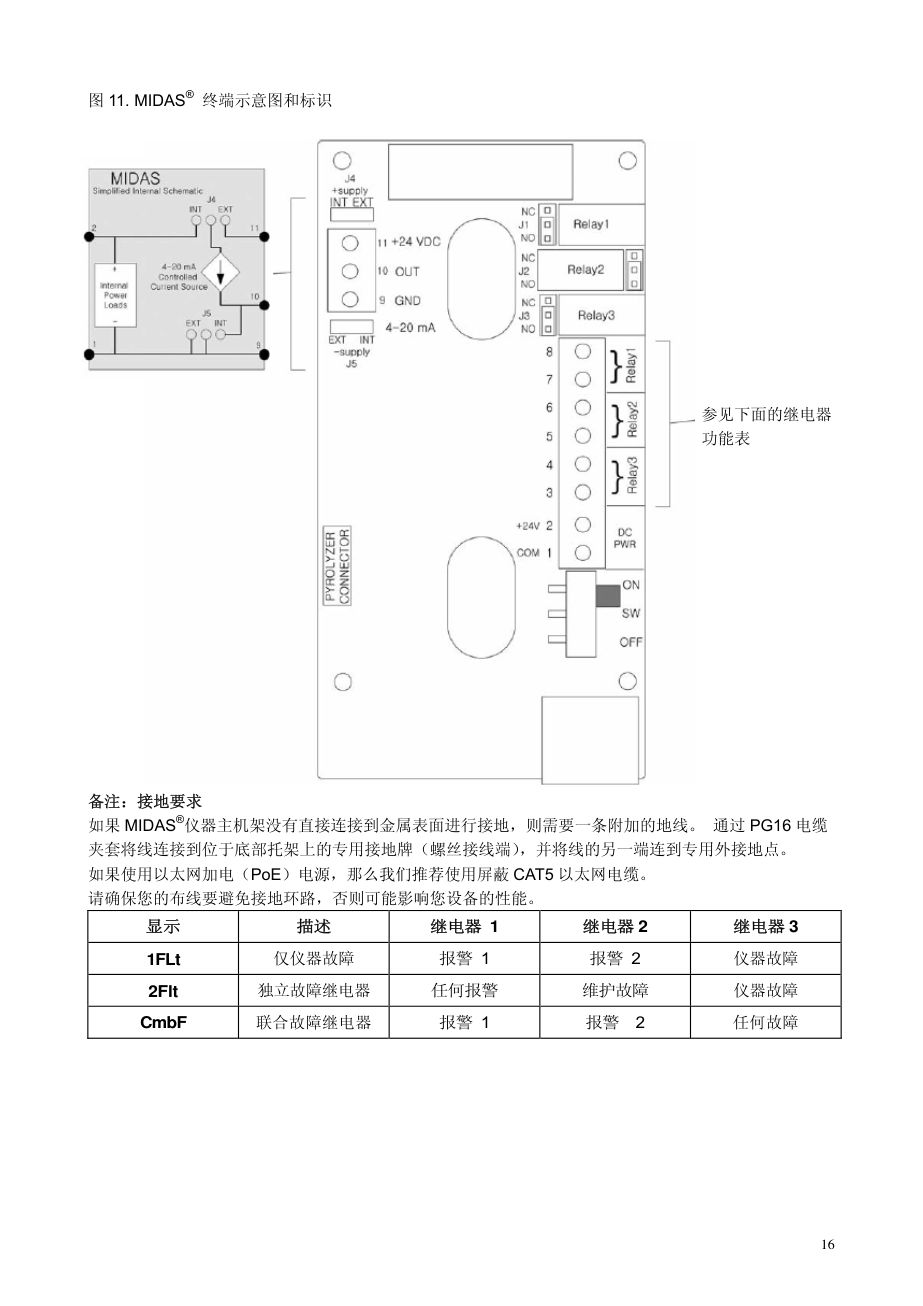

أشكال ميكانيكية وأسلاك
فك رقم القطعة
| الجزء | المعنى | هذا الرمز |
|---|---|---|
| MIDAS | Honeywell Midas® الاستخراجي | MIDAS |
| E | خرطوشة لمدة سنتين | E |
| O2X | الأكسجين | O2X |

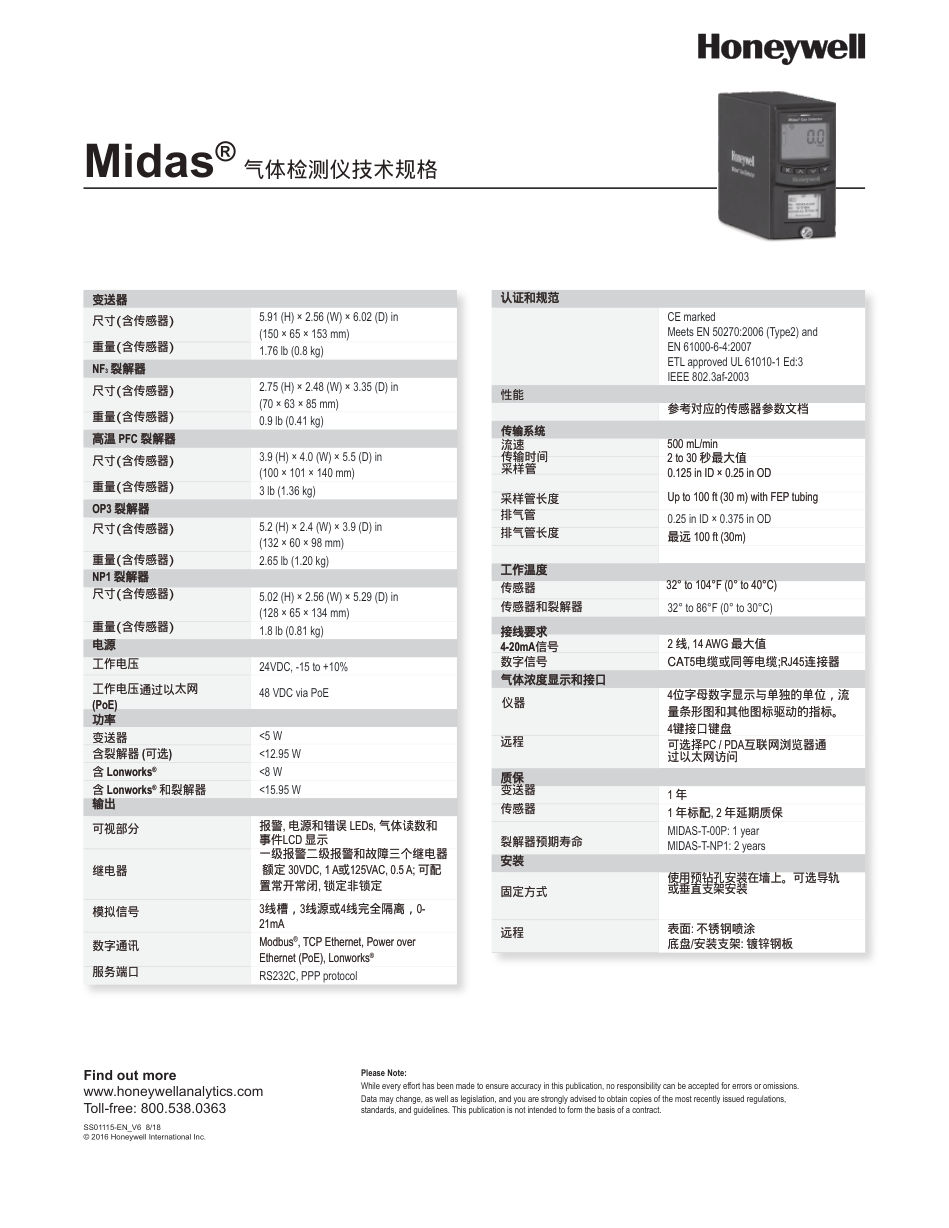

المواصفات
| الفئة | خرطوش · سنتان |
|---|---|
| الغاز | O₂ / الأكسجين |
| المدى | 0–25٪ حجم |
| المبدأ | كهروكيميائي |
| التدفق | تقريباً 500 مل/دقيقة |
| طول العينة | 2–30 م FEP |
| التوريد | 24 فولت تيار مستمر أو PoE 48 فولت |
| المخرجات | 0–21 مللي أمبير 3 مرحلات Modbus TCP/PoE |
| درجة الحرارة | 0–40 °م (0–30 °م مع المحلل الحراري) |
| الحجم / الكتلة | 150×65×153 مم / 0.8 كغ |
| الموافقات | CE، EN 50270، UL 61010-1، IEEE 802.3af |

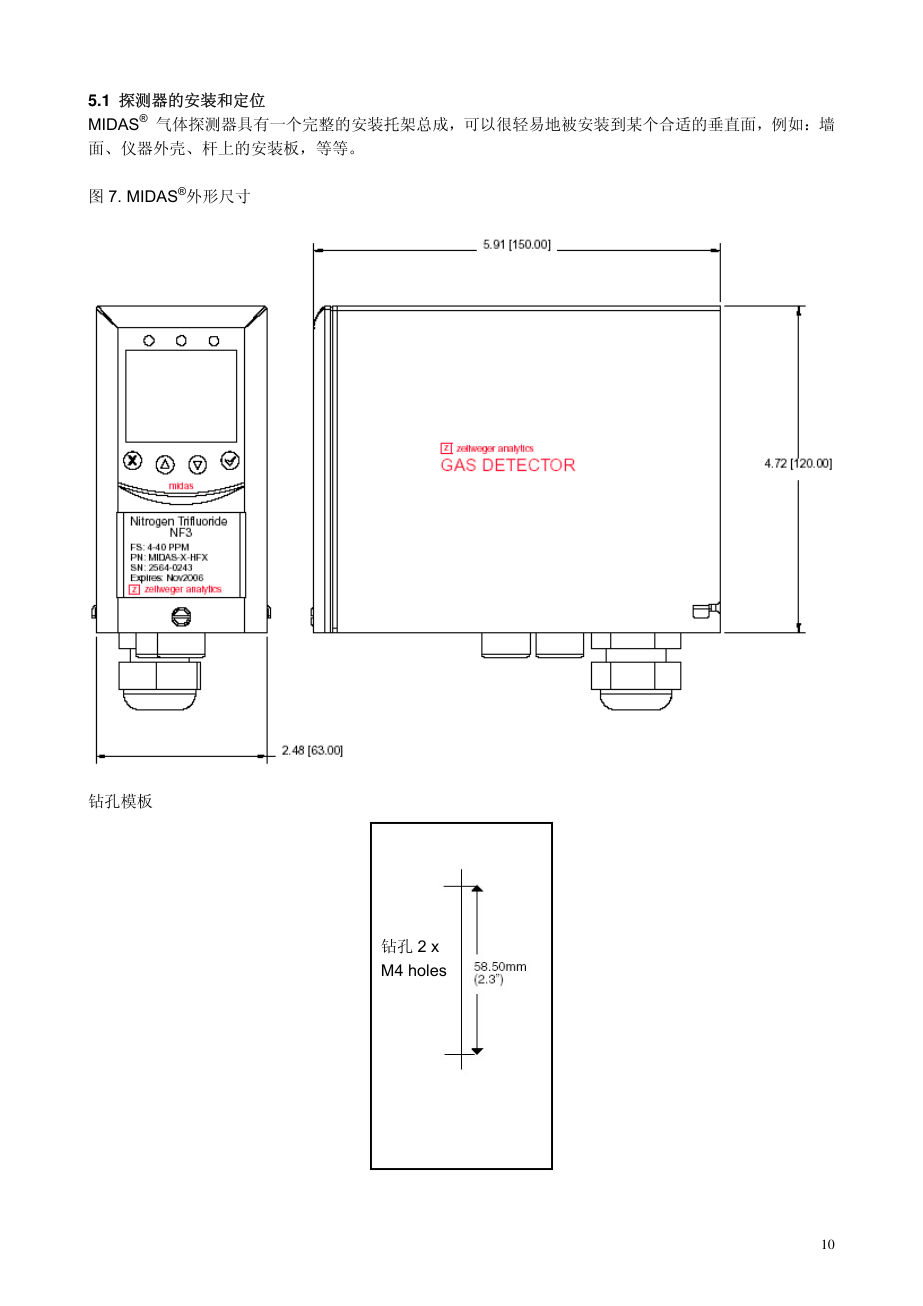

المرسل 150×65×153 مم / 0.8 كجم؛ محلل NF₃ الحراري 70×63×85 مم / 0.41 كجم؛ محلل PFC عالي الحرارة 100×101×140 مم / 1.36 كجم.
لماذا هذا الرمز
الميداس هو استخراج: الخلية تجلس في خزانة الأدوات بينما يسحب FEP عينة من صندوق الصمامات. يستخدم الأكسجين مادة كهروكيميائية. تحتاج الأنواع المتحللة بالبيروليات إلى MIDAS-T-00P / T-HTP / T-NP1 وإلا فلن تقرأ الخرطوشة.
الملحقات وقطع الغيار
MIDAS-E-O2X يتوافق مع MIDAS-T-004. المضخة MIDAS-A-007، فلتر داخلي MIDAS-A-009. خرطوشة الغاز نفسه لمدة سنة واحدة S هي الأخ الصغير للضمان القصير. ملاحظات المعايرة موجودة product-2679.
تطبيقات نموذجية
خزانات الغاز، وحدات VMB، المقاعد الرطبة وعادم CVD/التحليل. يقوم MIDAS-E-O2X بقفل الغاز وعمر الخرطوشة؛ جهاز إرسال الميزانية، المضخة A-007 والفلتر الداخلي A-009 في دورة الصيانة الوقائية.
مقارنة
| P/N | النوع. | الغاز | المدى |
|---|---|---|---|
| MIDAS-T-004 | مرسل استخلاصي | MIDAS-T-004 | — |
| MIDAS-A-007 | قطعة غيار | MIDAS-A-007 | — |
| MIDAS-E-ASH | خرطوش · سنتان | AsH₃/GeH₄ | AsH₃ 0–200 جزء في المليار / GeH₄ 0–800 جزء في المليار |
| MIDAS-E-B2H | خرطوش · سنتان | B₂H₆ | 0–400 جزء في المليار |
| MIDAS-E-BR2 | خرطوش · سنتان | Br₂/ClO₂ | 0–0.4 جزء في المليون |
| MIDAS-E-CFH | خرطوش · سنتان | PFC | جزء في المليون PFC |
| MIDAS-E-CFX | خرطوش · سنتان | PFC | 0–40 جزء في المليون |
التركيب وخط العينة
قم بتركيب MIDAS-T-004 على الحائط على الهيكل المثقوب مسبقًا أو على مجموعة DIN A-036، ثم أدخل MIDAS-E-O2X. عيّنة 1/8″ID×1/4″OD FEP إلى 30 م؛ العادم 1/4″ID×3/8″OD إلى 30 م. فلتر نهاية الخط 0780248 أو 1830-0055/0027 حسب الغاز. 24 فولت تيار مستمر (−15%/10%) أو PoE 48 فولت؛ حمولة المحلل بالحرارة تصل إلى 12.95 واط. درجة الحرارة 0–40 °م، 0–30 °م مع المحلل بالحرارة.
أسئلة شائعة
- تغيير الغاز في الميدان؟
- عادةً ما يتم استبدال الخرطوشة المطابقة وإعادة المعايرة؛ بعض الغازات تحتاج إلى محلل حراري.
- هل يحتاج MIDAS-E-O2X إلى جهاز التحليل الحراري؟
- الغازات الموسومة ** (CH₂F₂، C₄F₆، C₅F₈، NF₃، CH₃F) تحتاج MIDAS-T-00P / T-HTP / T-NP1 بالإضافة إلى غطاء مهوي.
- هل يمكن توصيل MIDAS-E-O2X بـ Sensepoint XCD؟
- لا. ميداس هو خرطوشة استخلاص؛ XCD هو غلاف حساس انتشار. لا يمكن ربطهما.
- كيف أختار قطع الغيار؟
- طابق رمز الغاز وبادئة S/E/IR في مصفوفة العائلة؛ لا توجد بدائل متشابهة الشكل.
- مقارنة MIDAS-E-O2X مع الخرطوشة S؟
- نفس الغاز والنطاق. E هي ضمان ممتد لمدة سنتين؛ S هي سنة واحدة. خرطوشة LEL تضمن سنتين ولكن يمكن معايرتها إلى 5.
وثائق
ورقة بيانات PDF · دليل صيني · دليل فني باللغة الإنجليزية · مصفوفة عائلة Midas
التسعير
المخزون حسب الدفعة. إذا نفد خرطوش E فانظر خرطوش S لنفس الغاز. غازات التفكك الحراري تتطلب طلب المفكك مع المرسل.
التوفر والاستفسار
التوفر: غير متوفر حاليًا — نقبل الطلبات؛ مدة التسليم حوالي 16 أسابيع. اطلب عرض سعر مع رقم القطعة الكامل MIDAS-E-O2X والغاز/المدى والاعتماد.
