حجرات استشعار Sensepoint XCD
حجرات استشعار قابلة للاستبدال: تحفيزية وIR وكهروكيميائية.
مصفوفة أرقام القطع
| P/N | النوع | الوصف |
|---|---|---|
| SPXCDXSFXSS | حجرة | حساس الغازات القابلة للاشتعال الثابت, XCD |
| SPXCDXSRXSS | حجرة | حساس الميثان (CH4) الثابت بالأشعة تحت الحمراء, XCD |
| SPXCDXSPXSS | حجرة | حساس البروبان (C3H8) الثابت بالأشعة تحت الحمراء, XCD |
| SPXCDXSO1SS | حجرة | حساس الأكسجين (O2) الثابت, XCD |
| SPXCDXSHXSS | حجرة | حساس كبريتيد الهيدروجين (H2S) الثابت, XCD |
| SPXCDXSCXSS | حجرة | حساس أول أكسيد الكربون (CO) الثابت, XCD |
| SPXCDXSG1SS | حجرة | حساس الهيدروجين (H2) الثابت, XCD |
| SPXCDXSNXSS | حجرة | مسبار ثاني أكسيد النيتروجين (NO2) الثابت, XCD |
| SPXCDXSB1SS | حجرة | حساس ثاني أكسيد الكربون (CO2) الثابت, XCD |
| SPXCDXSB2SS | حجرة | حساس ثاني أكسيد الكربون (CO2) الثابت, XCD |
لماذا هذا المبدأ
حجرات SPXCDXS*SS مُعايرة مسبقًا وجاهزة للتشغيل: يتعرف عليها المرسل تلقائيًا، والاستبدال الساخن لا يحتاج أدوات خاصة. عند انتهاء العمر تُستبدل الحجرة فقط وليس الجهاز كله.

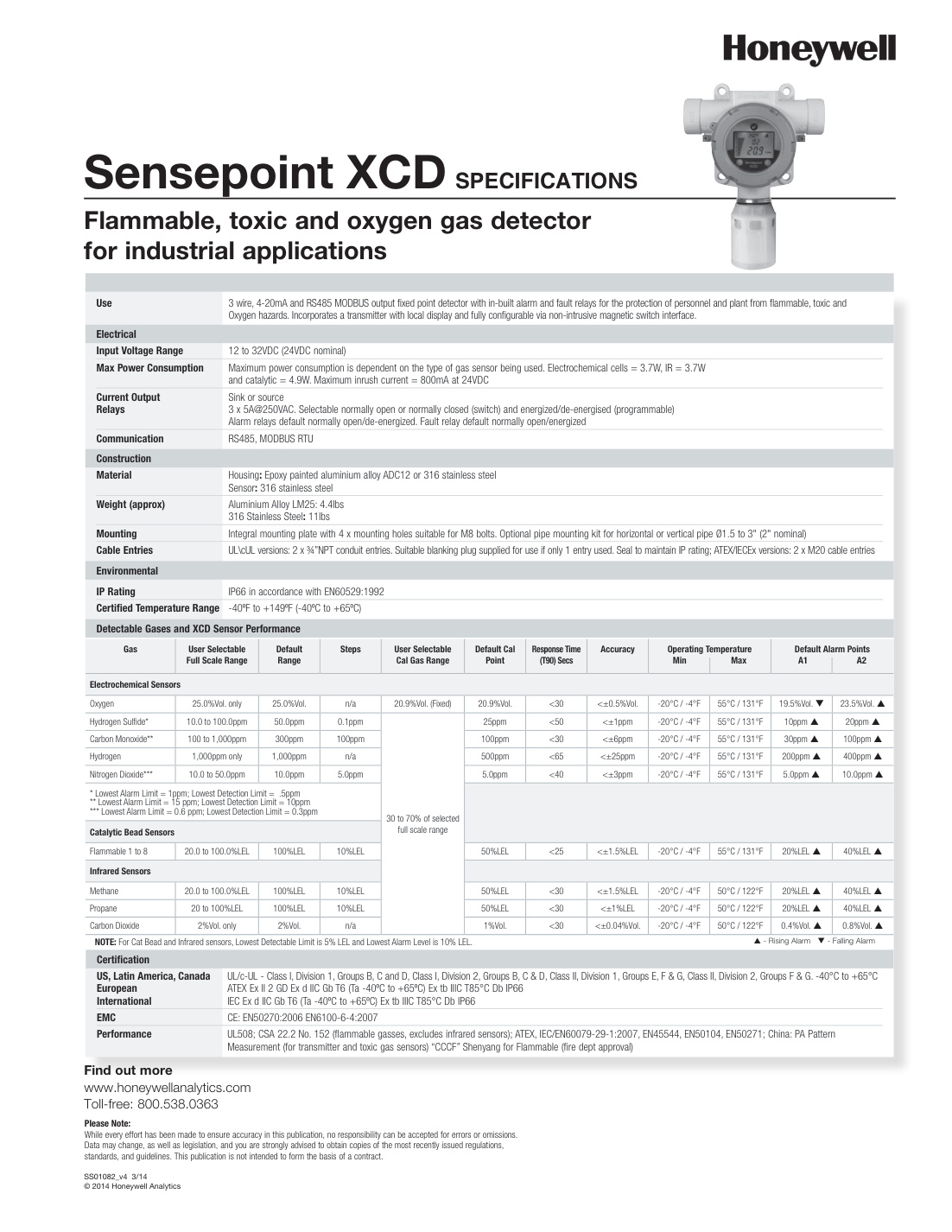

المواصفات
| الغاز | المبدأ | المدى | المعايرة | T90 | الدقة | الحرارة | الإنذار A1/A2 |
|---|---|---|---|---|---|---|---|
| أكسجين O2 | EC | 25.0%Vol | 20.9%Vol (air) | <30 s | <±0.5%Vol | -20~+55℃ | 19.5%Vol ↓ / 23.5%Vol ↑ |
| كبريتيد الهيدروجين H2S | EC | 10.0–100.0 ppm (def. 50) | 25 ppm | <50 s | <±1 ppm | -20~+55℃ | 10 ppm / 20 ppm |
| أول أكسيد الكربون CO | EC | 100–1000 ppm (def. 300) | 100 ppm | <30 s | <±6 ppm | -20~+55℃ | 30 ppm / 100 ppm |
| هيدروجين H2 | EC | 1000 ppm | 500 ppm | <65 s | <±25 ppm | -20~+55℃ | 200 ppm / 400 ppm |
| ثاني أكسيد النيتروجين NO2 | EC | 10.0–50.0 ppm (def. 10) | 5 ppm | <40 s | <±3 ppm | -20~+55℃ | 5 ppm / 10 ppm |
| قابل للاشتعال (حفازي) | حفازي | 20–100%LEL (def. 100) | 50%LEL | <25 s | <±1.5%LEL | -20~+55℃ | 20%LEL / 40%LEL |
| ميثان CH4 | IR | 20–100%LEL | 50%LEL | <30 s | <±1.5%LEL | -20~+50℃ | 20%LEL / 40%LEL |
| بروبان C3H8 | IR | 20–100%LEL | 50%LEL | <30 s | <±1%LEL | -20~+50℃ | 20%LEL / 40%LEL |
| ثاني أكسيد الكربون CO2 | IR | 2%Vol | 1%Vol | <30 s | <±0.04%Vol | -20~+50℃ | 0.4%Vol / 0.8%Vol |

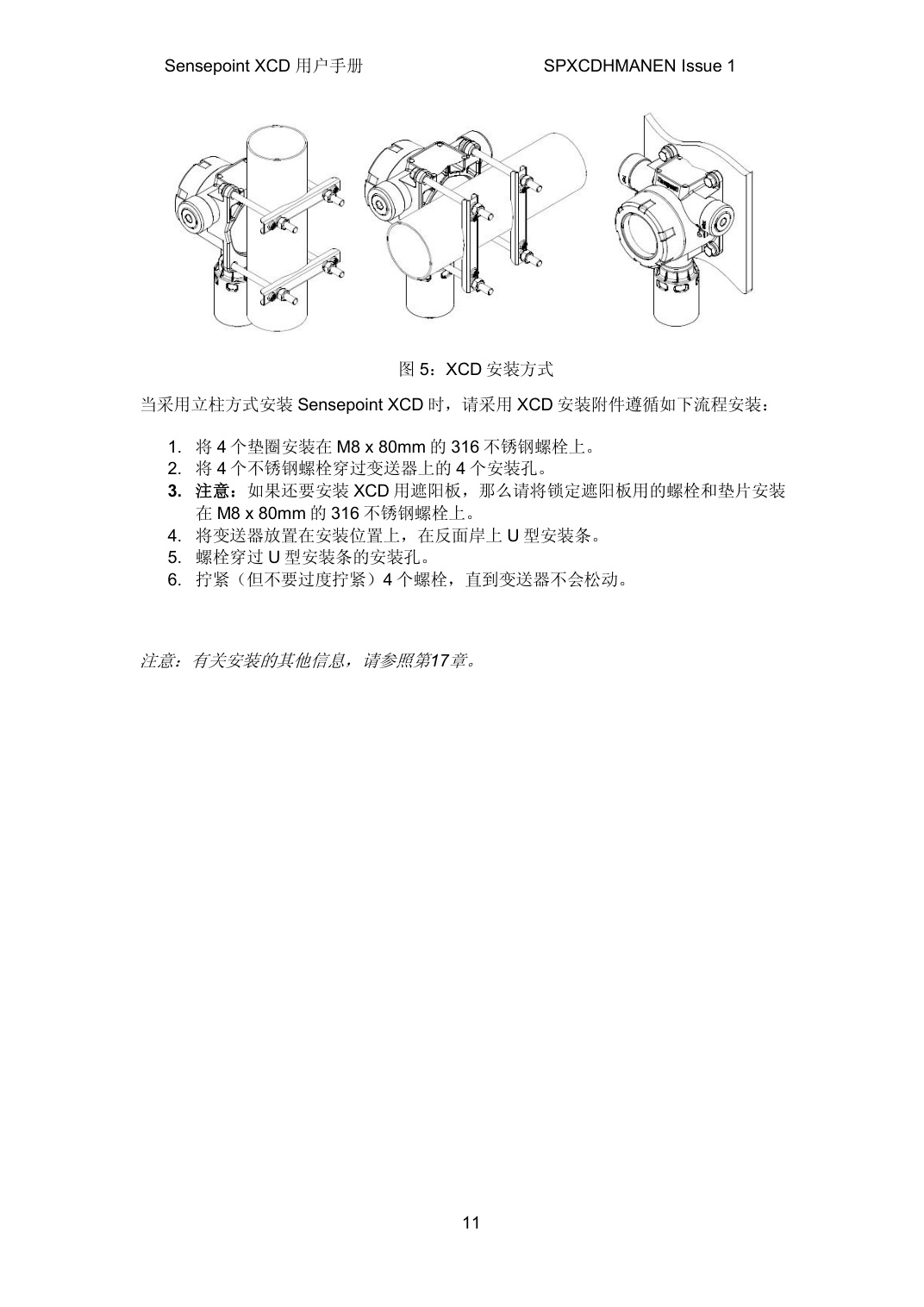

التركيب
الاستبدال: افصل الطاقة، فك الحجرة القديمة وركّب الجديدة — يُتعرف على نوع الغاز والمدى تلقائيًا، ثم عايِر الصفر والمدى من قائمة العصا المغناطيسية.
ملاحظات المعايرة وعمر المستشعر
سخّن 30 دقيقة؛ غاز الصفر 0.5–1.0 ل/د. صفر H2S يجب أن يستخدم هواءً مضغوطًا بـ 20.9%Vol O2 (وليس النيتروجين). العمر النموذجي: حفاز ≈36 شهرًا، O2/سام 24+ شهرًا، NDIR الأطول.

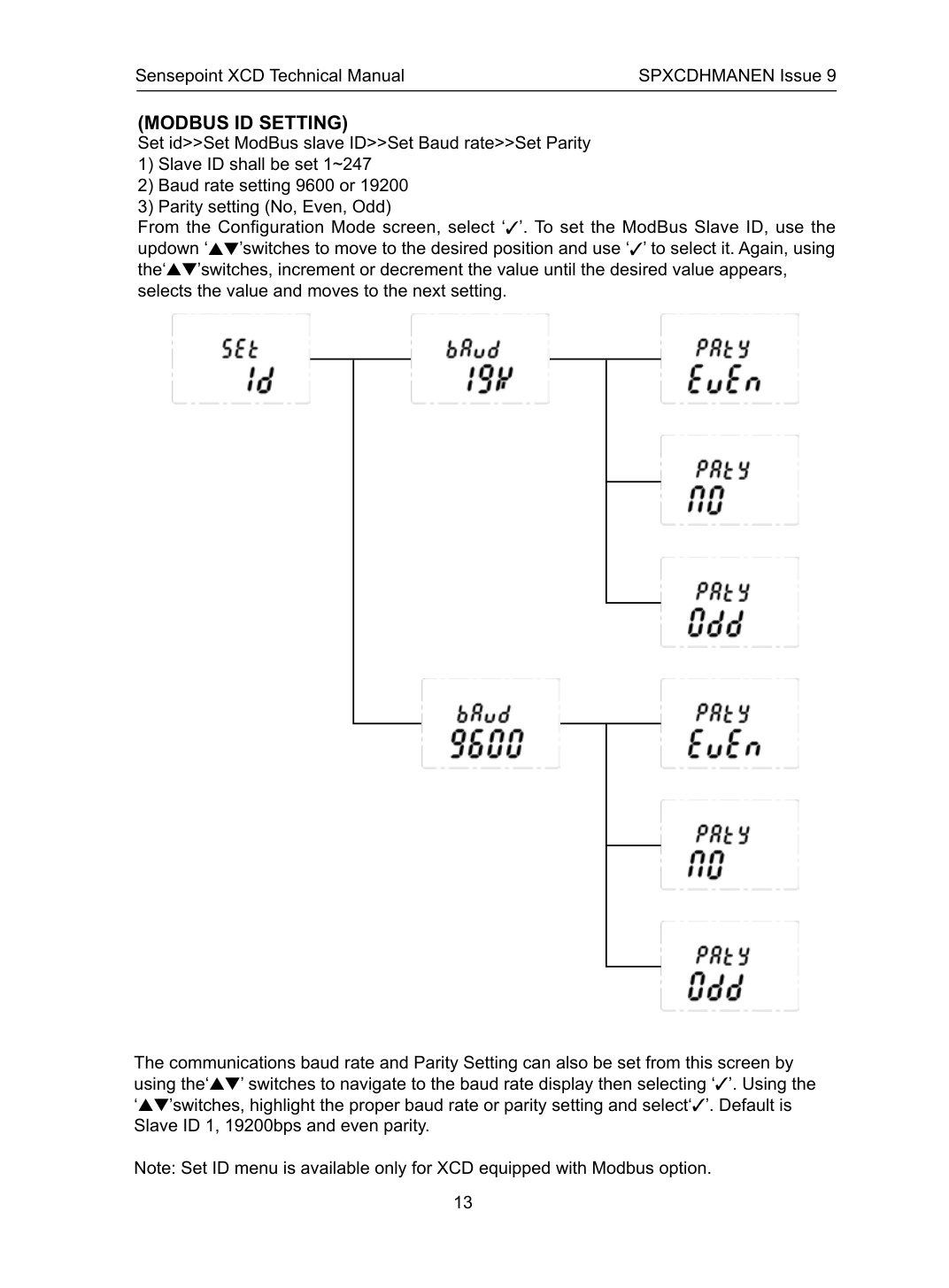

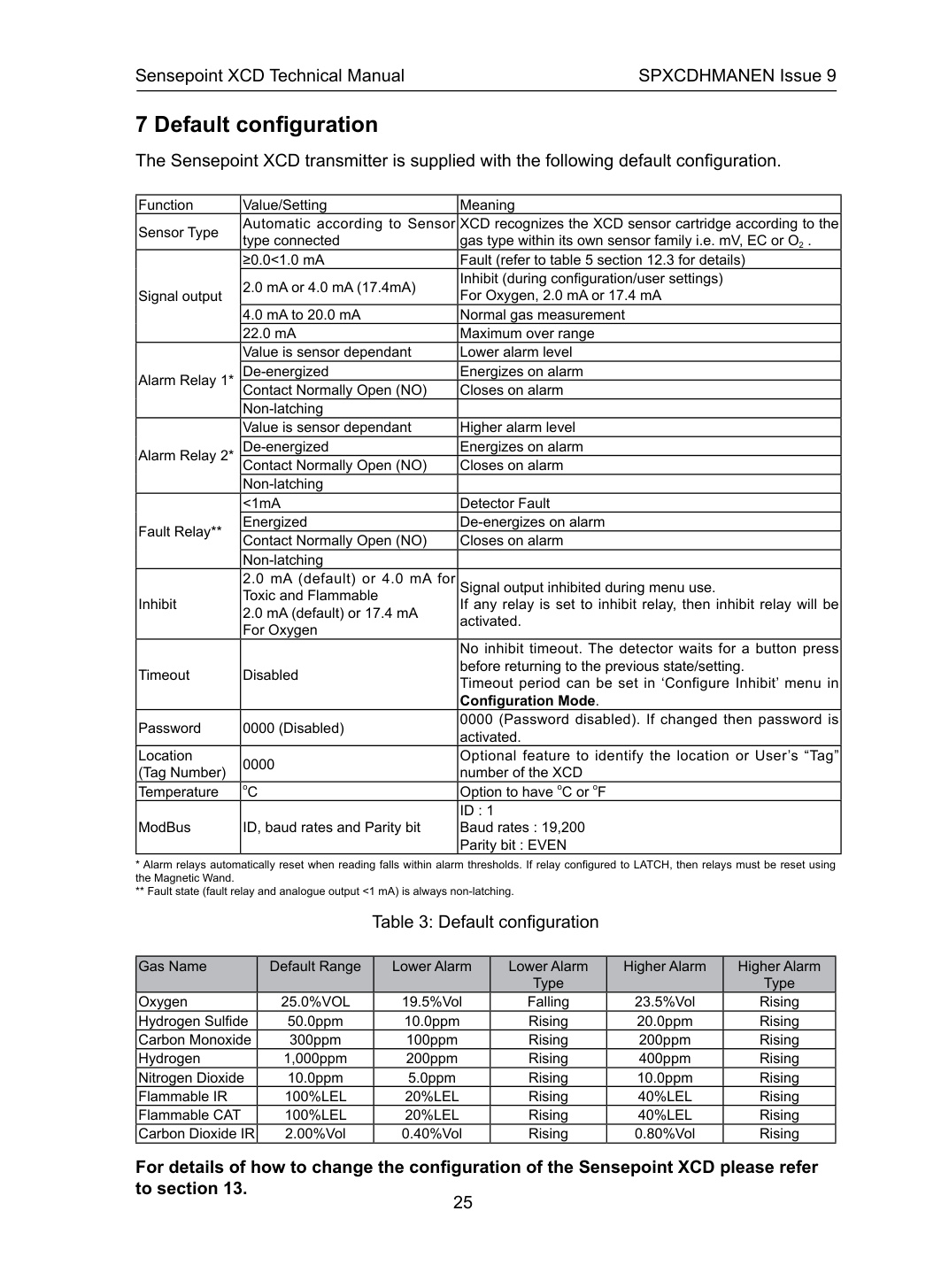

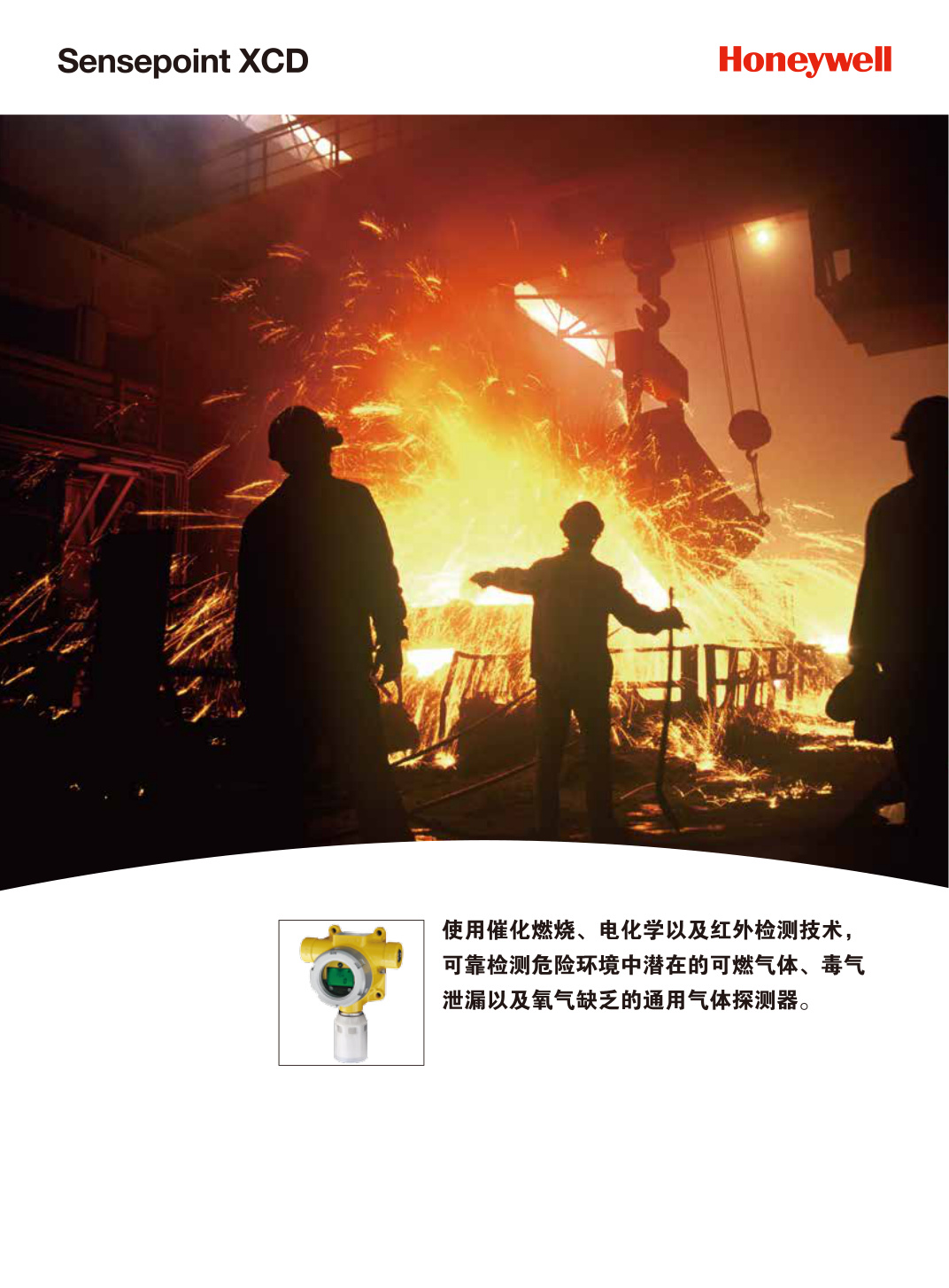

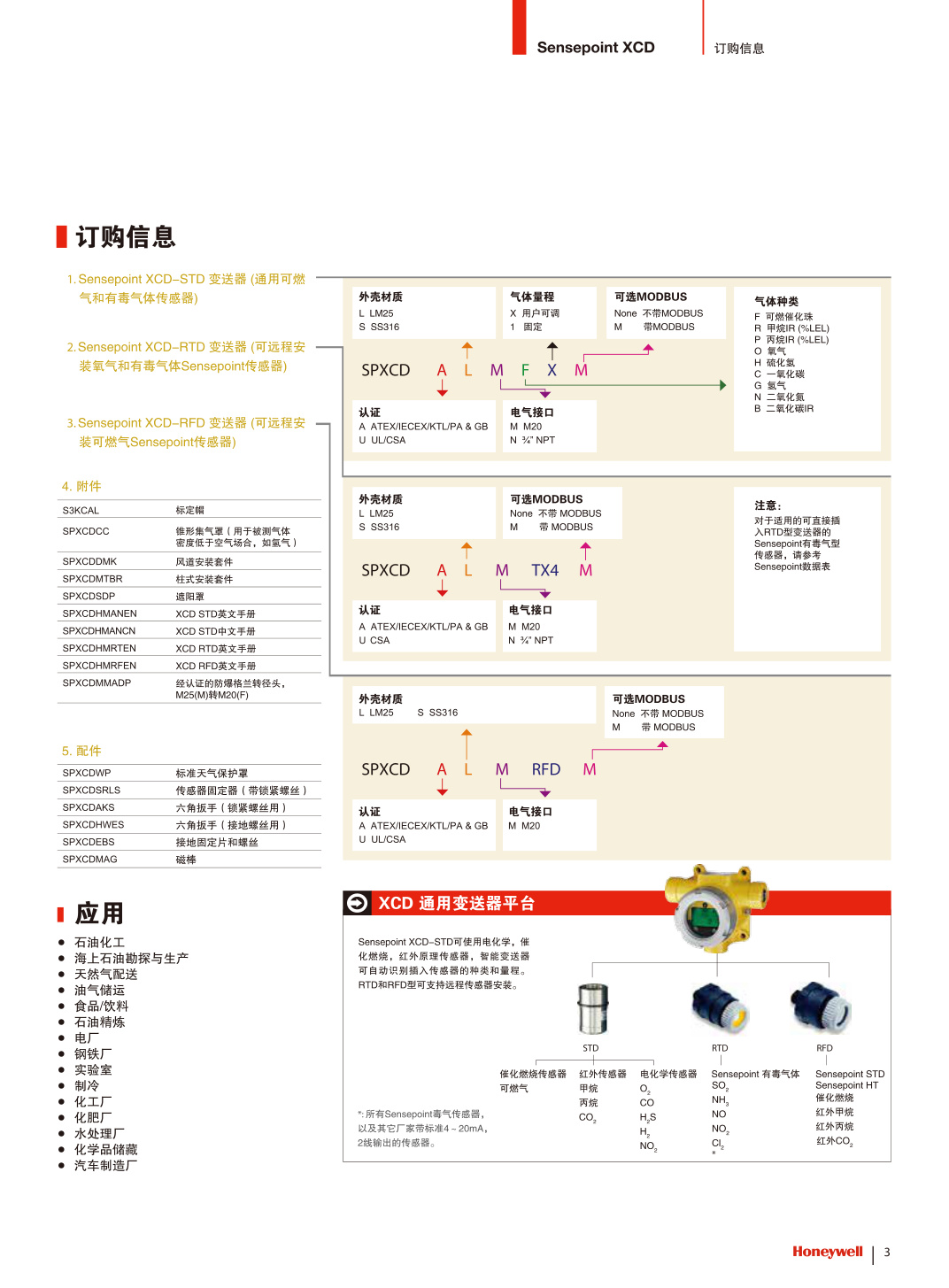

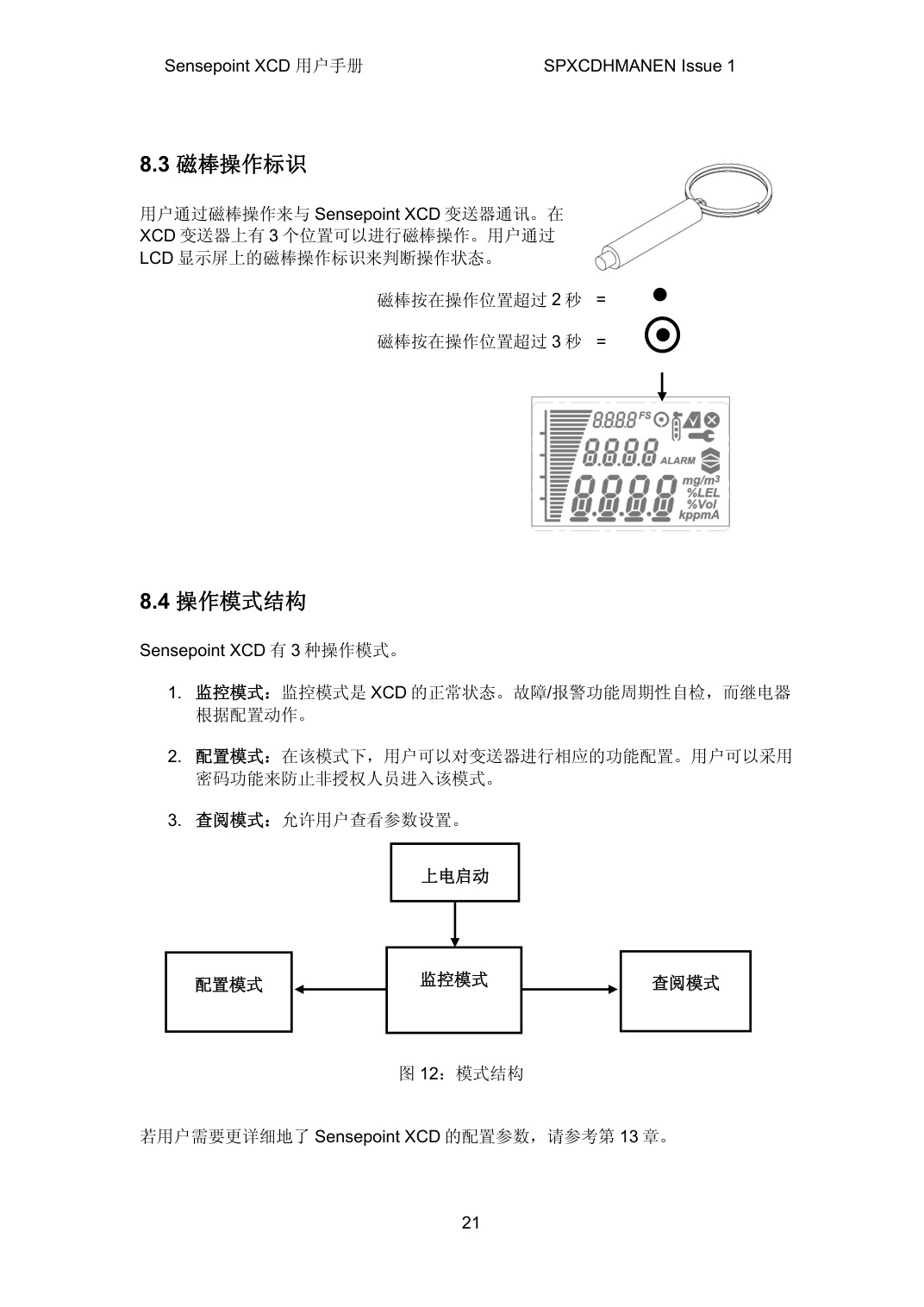

الرسومات الفنية
الشهادات والامتثال
تُعرض الشهادات كمعاينة غير واضحة فقط (بدون تنزيل).
